产品详情
ZK90F在线硬度自动监测
ZK90F在线硬度自动监测
产品详情

产品简述:实现24小时在线自动监测软化水设备出水硬度,每隔15分钟对出水硬度检测一次(检测时间可调整),控制系统连续比较出水硬度与设定的硬度标准值(0.03mmol),分辨树脂工作失效点,即时启动树脂再生程序,既不提前也不滞后,可比同型号软水器每年节约20%-30%运营费用,(国内外所有同类软水器基本分为时间控制和流量控制两种方式,两种控制方式出水水量均是以经验值计算出设备的周期制水量后,需要预留30%的安全值,以保证出水水质每周期按照固定流量或时间自动再生)。

本设备运行无人值守,故障自动报警,并上传,运行任何状态及控制皆可通过系统在中心控制室显示并完成,软水设备同时要求该系统具备与热网自控系统衔接的预留口,可将系统运行状态,进出水水质,水箱液位等信息上传至热网中控室。

一、系统测控原理

1、ZK-90F 在线自动监测出水硬度(可节省盐和水30℅)

   实现24小时在线自动监测软化水设备出水硬度,每隔15分钟对出水硬度检测一次(检测时间可调整),控制系统连续比较出水硬度与设定的硬度标准值(0.03mmol),分辨树脂工作失效点,即时启动树脂再生程序,既不提前也不滞后,可比同型号软水器每年节约20%-30%运营费用,(国内所有同类软水器基本分为时间控制和流量控制两种方式,两种控制方式出水水量均是以经验值计算出设备的周期制水量后,需要预留30%的安全值,以保证出水水质每周期按照固定流量或时间自动再生。)在保证树脂工作交换容量得到最大利用率的同时保证软化水设备出口硬度指标在标定的范围内,从而能真正达到防止锅炉结垢,维护锅炉效率,节能减排的目的.

 本设备运行无人值守,故障自动报警,并上传,运行任何状态及控制皆可通过系统在中心控制室显示并完成,软水设备同时要求该系统具备与热网自控系统衔接的预留口,可将系统运行状态,进出水水质,水箱液位等信息上传至热网中控室。

2、ZK-90F硬度监测原理

   硬度监测系统应用比色分析原理,根据设定的时间对软化水系统出水自动采样一次。每次对定量采样水自动注入定量硬度反应试剂,不同的硬度采样水将呈现不同的波长,依靠光电转换原理,完成对硬度的检测。原理简单,技术可靠,灵敏度高。

   监测系统自动采样,也采用滴定法,每次消耗微量的药水。寻找识别再生时水质硬度的临界值,其它数据对控制再生指令无关。再生指令软水的硬度指标为0.03mmol/L。

系统比较基准值是0.03mmol/L。大于0.03mmol/L者为水质不合格,小于0.03mmol/L者为合格水质。

全自动软化水设备,通常为无人值守。因此,检验软化水设备是否有效,水质是否达到国家标准满足防垢要求,采用自动连续分析检测软水设备出水硬度,根据软水设备出水硬度,控制启动再生程序。

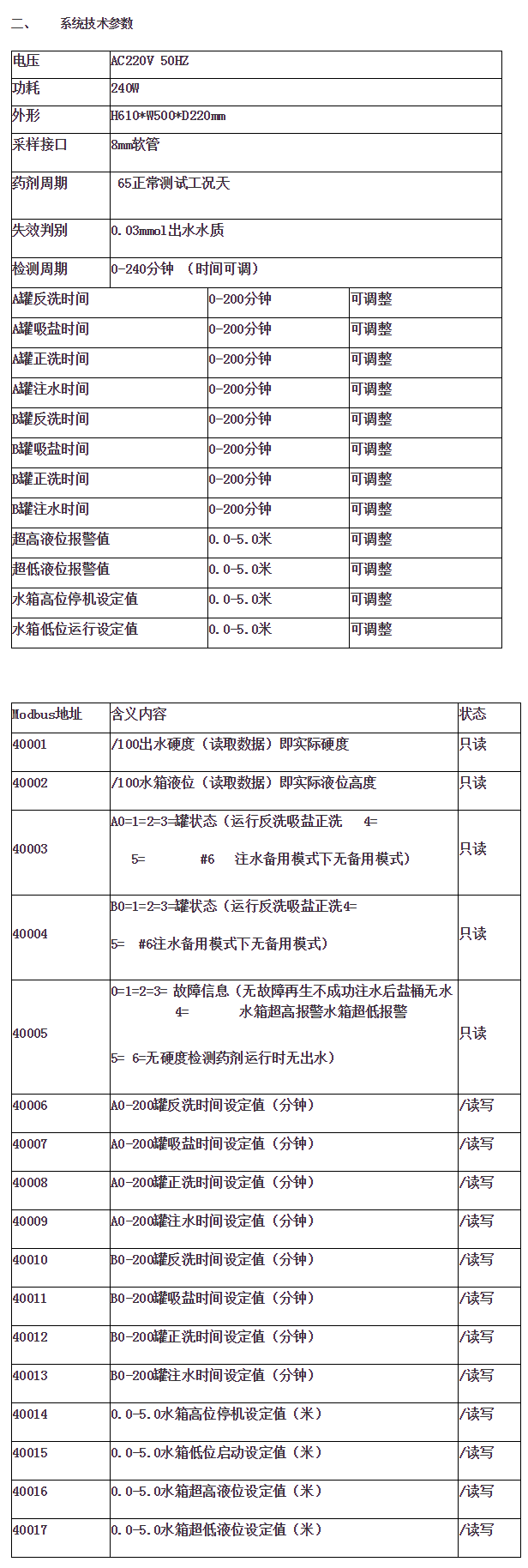

二、系统技术参数


三、通信设置

1、波特率  (4800  9600  19200  38400)

2、站地址  (1---230)

3、校验码  (0=无校验  1=奇校验  2=偶校验)

4、通讯协议   Modbus RTU

5、通信接口   RS485

6、通信地址及含义

四、设备特点

①运行状态显示,系统运行时各阀门的工作状态,水流的走向。

②再生状态显示,系统再生每一步各阀门的工作状态,水流的走向。

③水质硬度指标显示,系统运行时出水水质硬度指标时时显示。

④水质硬度指标历史记录查询,可查询软水设备20000组历史出水水质硬度指标。

⑤报警显示,时时显示故障报警,检测器故障、再生运行故障、二次反洗故障等。

⑥报警记录显示,可查询历史报警记录。

本设备运行无人值守,运行任何状态及控制皆可通过系统在中心控制室显示并完成,软水设备同时要求该系统具备与热网自控系统衔接的预留口,可将系统运行状态,进出水水质,水箱液位等信息上传至热网中控室。

配件清单

1、ZK-90F主机          1台

2、水表传感器          1只

3、液位传感器          1套

4、检测药剂            1瓶

5、盐桶液位开关        2个

6、操作说明            1份

   实现24小时在线自动监测软化水设备出水硬度,每隔15分钟对出水硬度检测一次(检测时间可调整),控制系统连续比较出水硬度与设定的硬度标准值(0.03mmol),分辨树脂工作失效点,即时启动树脂再生程序,既不提前也不滞后,可比同型号软水器每年节约20%-30%运营费用,(国内外所有同类软水器基本分为时间控制和流量控制两种方式,两种控制方式出水水量均是以经验值计算出设备的周期制水量后,需要预留30%的安全值,以保证出水水质每周期按照固定流量或时间自动再生。)在保证树脂工作交换容量得到最大利用率的同时保证软化水设备出口硬度指标在标定的范围内,从而能真正达到防止锅炉结垢,维护锅炉效率,节能减排的目的.

一台10吨每小时软水器

树脂装填量 300L

每次再生盐耗 80千克

再生耗水量  (系统默认值)

1反洗流量 49加仑/分钟  共计 10分钟   合计490加仑

2吸烟慢洗  25加仑/分钟 共计 60分钟   合计1500加仑

3正洗   30加仑/分钟 共计 15分钟  合计 450加仑

整个周期耗水量约 2440加仑,约9.2吨

每次再生一次,需80千克盐,9.2吨水,按每周再生3次,一年需再生约160次,需耗盐 25600千克 ,需耗水 1472吨。

使用本设备后,由于是按时时硬度测量,只有水质不合格时才再生,所以可以延长设备,20%-30%出水量,再生盐耗可减少约5120千克至7680千克, 再生水耗可减少300吨至450吨。

可使正常维护费用减少20%-30%,真正实现,节能减排。
